로지텍 G303 더블 클릭 현상 수리

Omron 쿨타임

Omron 스위치의 쿨타임이 왔습니다. 개인적으로 마우스는 로지텍 마우스를 선호하는데 옴론 스위치를 사용한 로지텍 마우스에서 고질적으로 나타나는 더블 클릭 현상이 나타났습니다. 현상은 많이 알려진 것처럼 클릭 감이 불분명해지거나 한 번 클릭했는데 더블 클릭으로 동작을 하는 형태로 나타납니다.

이번에 고장이 난 마우스는 아마존에서 25달러에 구매했던 로지텍 G303 마우스입니다. 다행히 이 때를 대비해서 사 두었던 스위치들이 있어서 수리를 하기로 했습니다.

G303의 Omron 스위치 교체

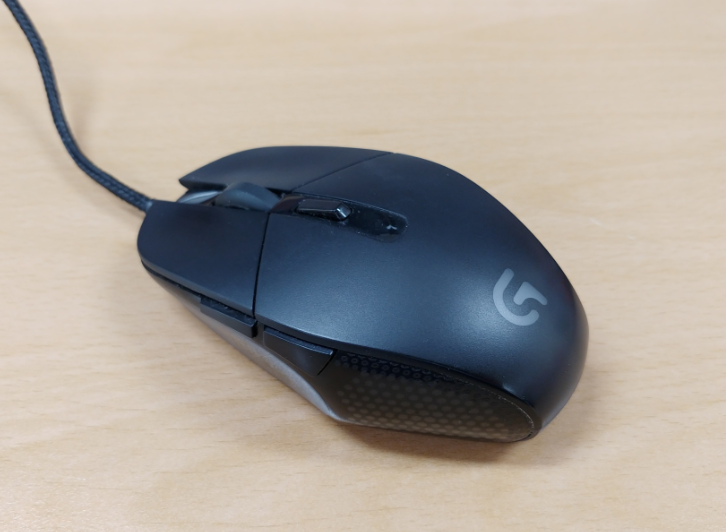

문제가 발생한 G303 마우스입니다.

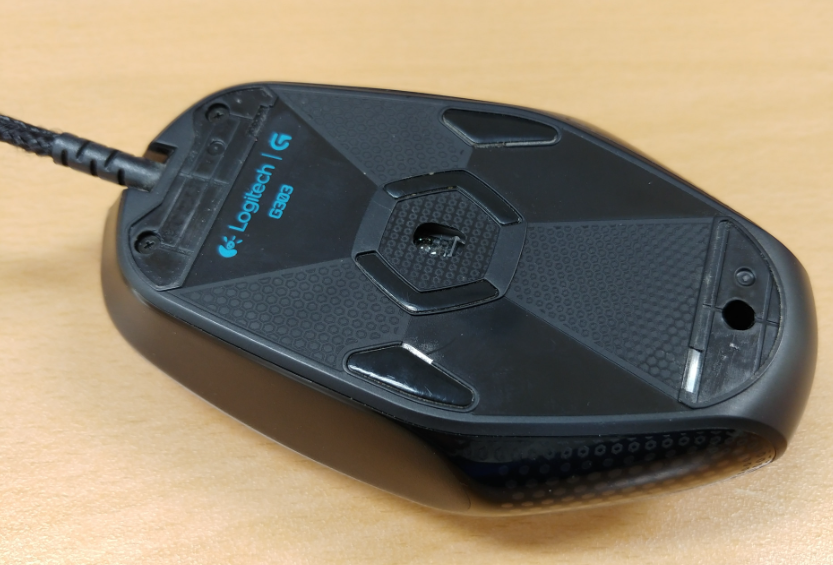

마우스를 뒤집어서 나사가 있는 부분의 마우스 피트(또는 글라이드)를 제거하고 나사를 풀어줍니다. 가운데의 센서 좌우에 있는 글라이드는 떼어내지 않아도 됩니다.

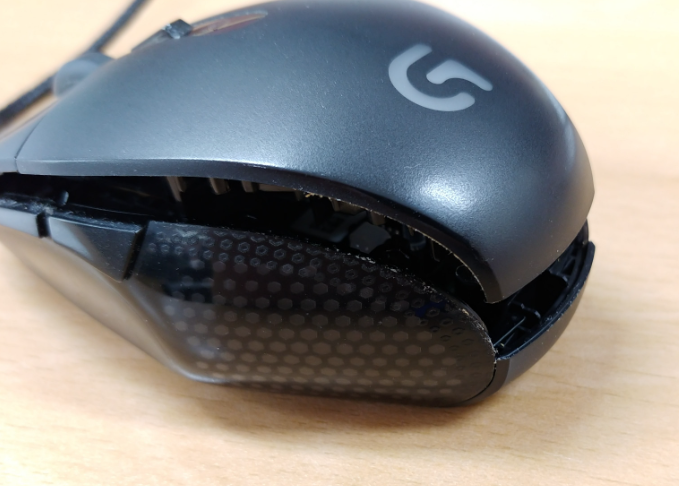

나사를 제거하면 이렇게 상,하로 케이스 분리가 됩니다.

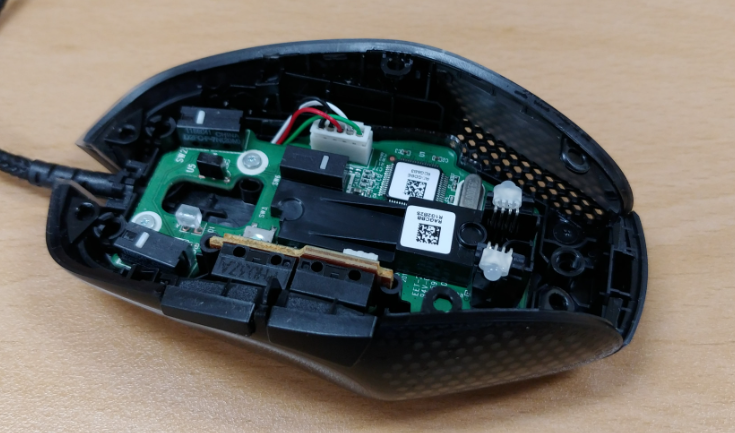

커버를 제거하면 이렇게 마우스 안의 기판이 보입니다.

마우스 하단 케이스와 기판을 고정하는 나사 몇 개를 풀어줍니다.

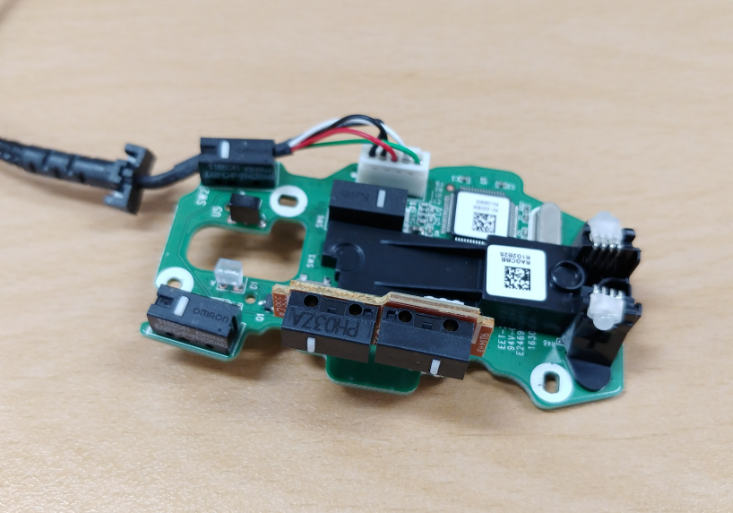

껍데기를 벗은 소라게처럼 마우스 알맹이만 빠져나왔습니다.

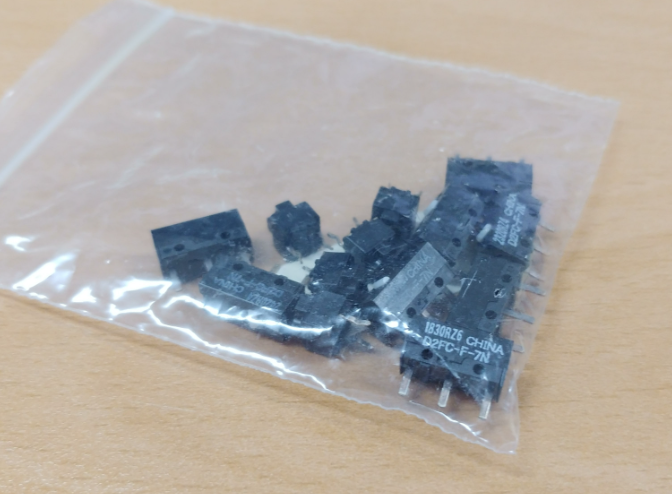

이 때를 대비해서 미리 준비해 둔 마우스 스위치들입니다. 이렇게 조금씩 담아서 필요한 곳에 비치 해 두면 문제가 생겼을 때 유용합니다.

이제 더블 클릭이 발생한 왼쪽 스위치를 제거해야 합니다. 위치를 잘 기억해야 멀쩡한 스위치를 떼어 내는 일이 발생하지 않습니다.

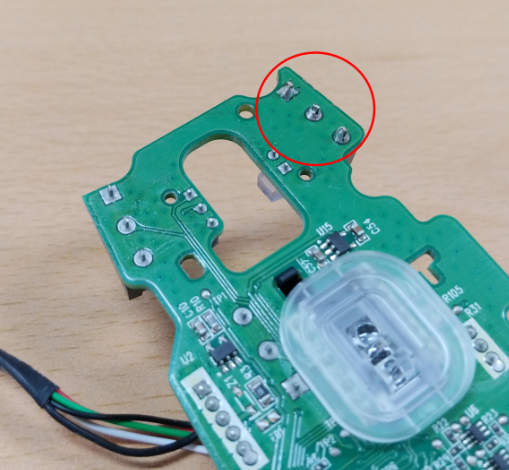

왼쪽 스위치를 교체할 때는 이렇게 뒤집었을 때 오른쪽임을 꼭 생각합시다.

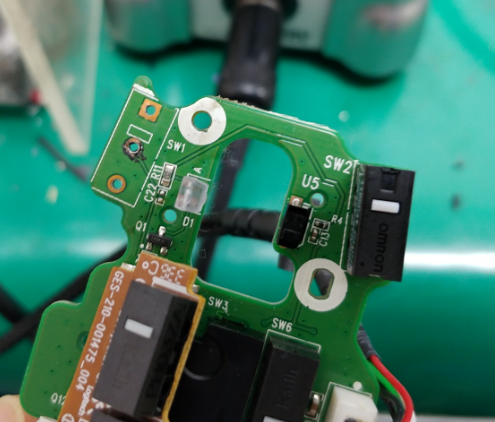

인두로 가열을 해서 고장이 난 스위치를 제거했습니다. 이 때 스위치를 무리하게 잡아당기지 말고 인두로 납을 잘 녹여서 빼내도록 해야 합니다.

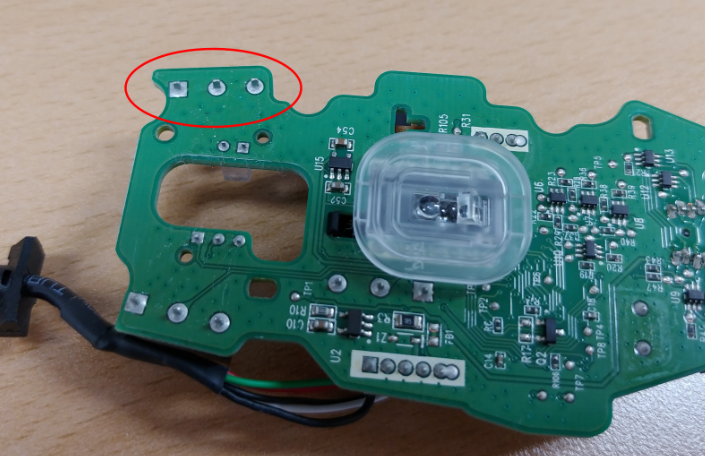

스위치를 빼낸 다음에는 인두로 가열해서 남은 남들도 깔끔하게 제거해야 합니다.

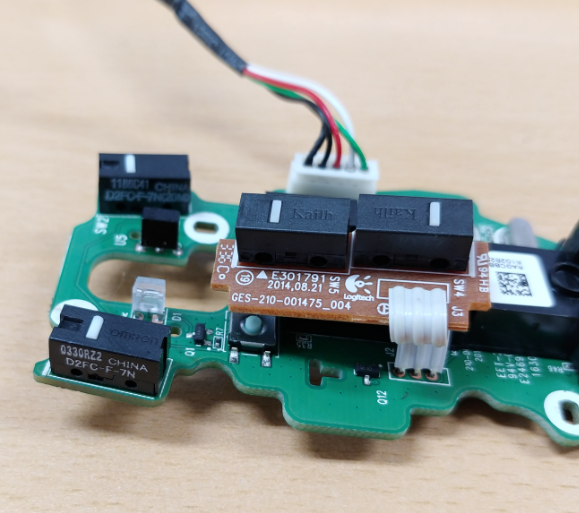

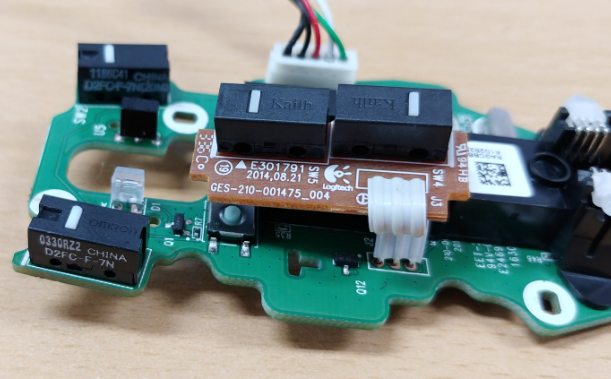

준비한 스위치는 기존 스위치와 같은 D2FC-F-7N 옴론 차이나 스위치입니다. 구멍에 맞게 스위치를 꽂아 줍니다. 이 스위치는 그림처럼 방향이 있기 때문에 방향을 잘 생각하고 꽂아야 합니다. 흰색 버튼이 그림과 다르게 우측으로 향하면 작업을 다시 해야 합니다.

스위치를 손으로 고정하고 뒤집어서 납땜을 해 줍니다. 지인이 기계로 한 것처럼 깔끔하게 납땜을 해 주었습니다.

스위치를 납땜 한 뒤에는 다시 옷을 입혀야 합니다. 분해의 역 순으로 마우스를 조립하고 커버를 닫기 전에 스위치 테스트를 합니다. 잘 동작하는 것을 확인했으면 커버를 닫아 조립을 마무리 해 주면 됩니다.
