경동 나비엔 온도 조절기와 중계기 교체
보일러 온도 조절기 이상

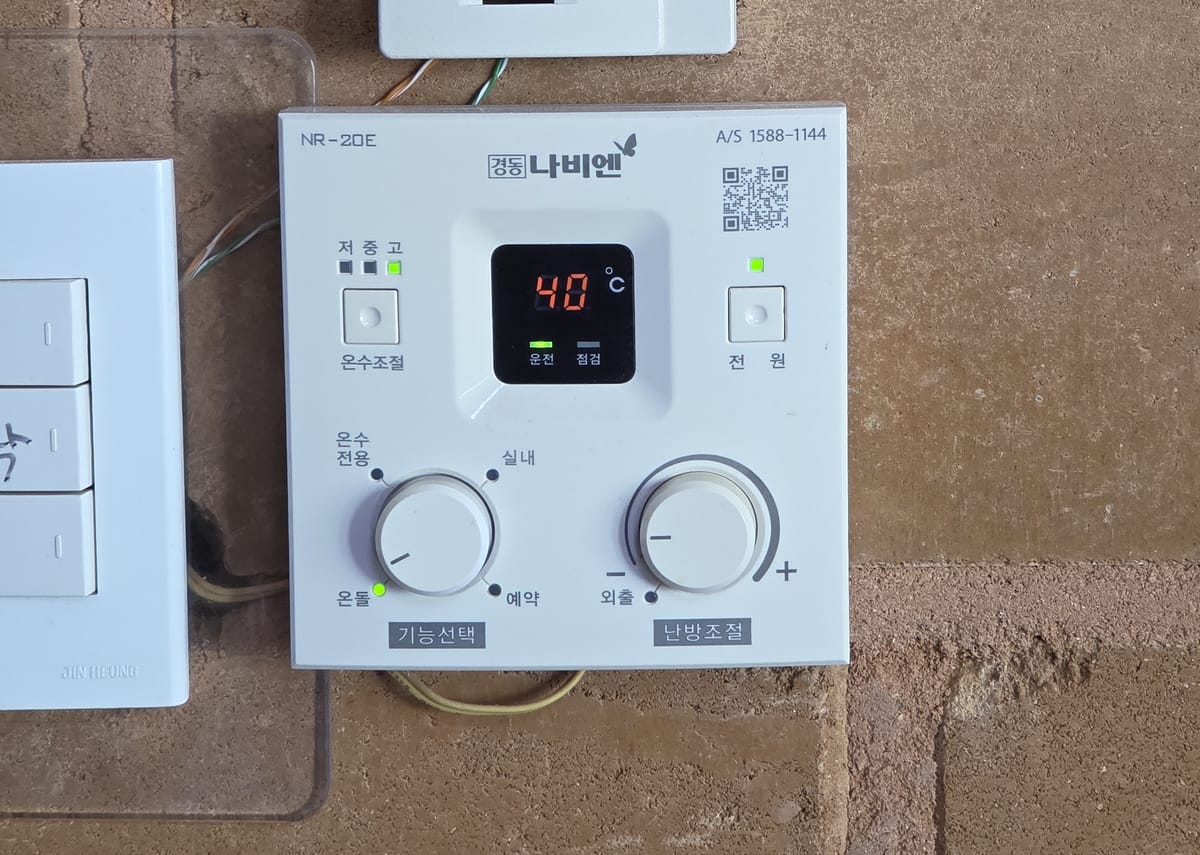

부모님 댁 보일러의 온도 조절기가 상태가 안 좋아졌습니다. 부모님 댁에서 사용하는 보일러는 경동 나비엔 제품으로 온도 조절기는 NR-20E 모델인데 오랜기간 사용하다 보니 다이얼 형태의 스위치에 문제가 생겼습니다. 다이얼 스위치를 돌려서 온돌, 온수전용, 실내 기능을 선택을 하는데 구분감이 사라지고 기능 선택이 잘 되지 않았습니다.
새 제품으로 구매를 해서 직접 교체를 하기로 했습니다.
구매한 제품
교체를 위해 구입한 제품은 2가지입니다.
- 경동 나비엔 개별용 원격제어 온도 조절기 NR-40D - 약 8만원
- 경동 나비엔 확장형 중계기 BCM-W35 - 약 4만원
실내 온도 조절기 NR-40D와 호환되는 중계기로 함께 교체하기 위해 구매했습니다.
중계기 교체
보일러실로 가서 중계기를 먼저 교체했습니다.

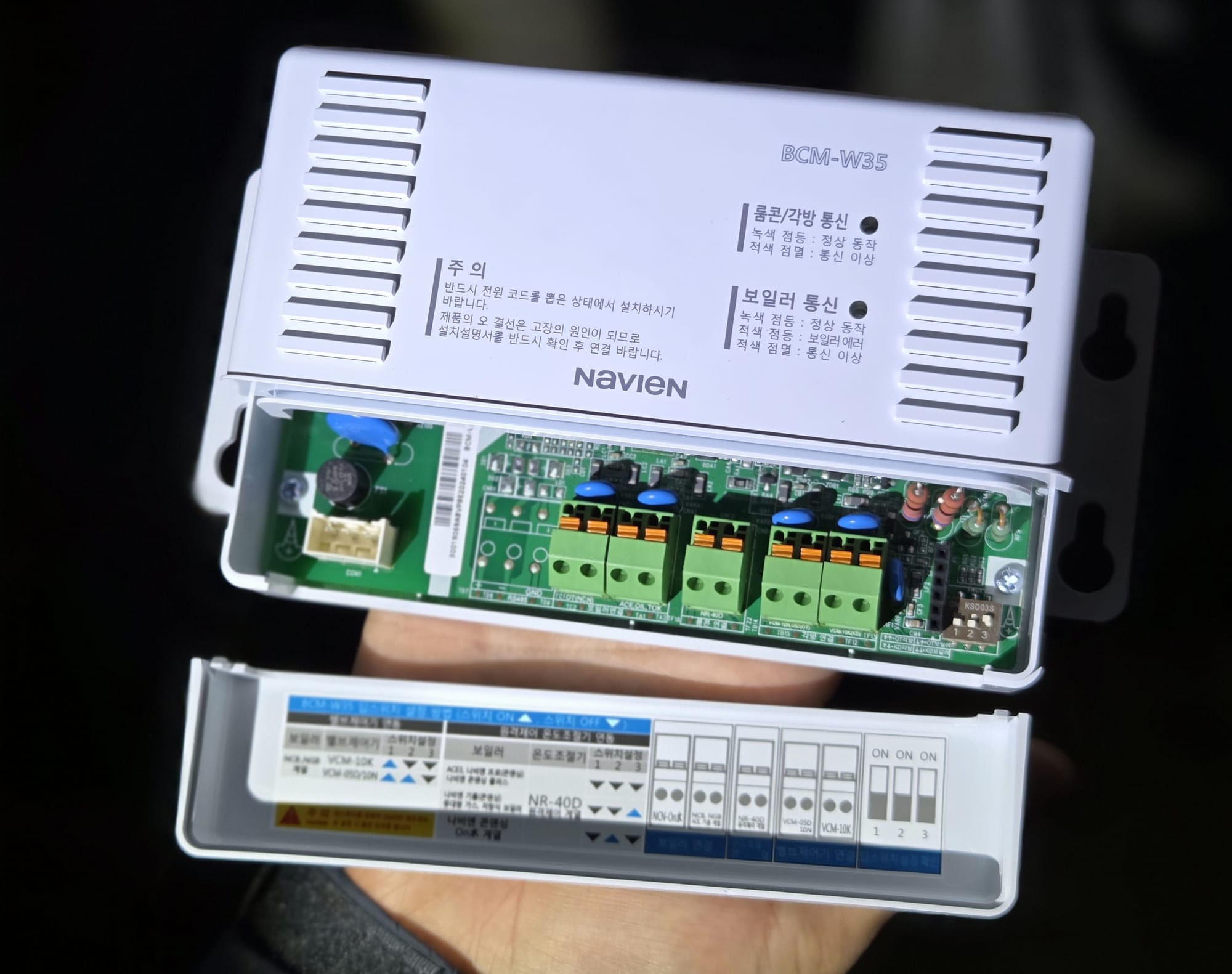

경동 나비엔 중계기 BCM-W35입니다. 먼저 안전을 위해 보일러 전원 플러그를 뽑은 뒤에 기존에 연결되어 있던 중계기를 분리합니다. 분리할 때 케이블 연결 상태를 기억해 두면 좋지만 이미 뽑아 버렸다면 BCM-W35 커버에 있는 그림을 참고해서 연결해 주면 됩니다.
사진에서 케이블 연결 방법 부분을 확대해서 첨부합니다.

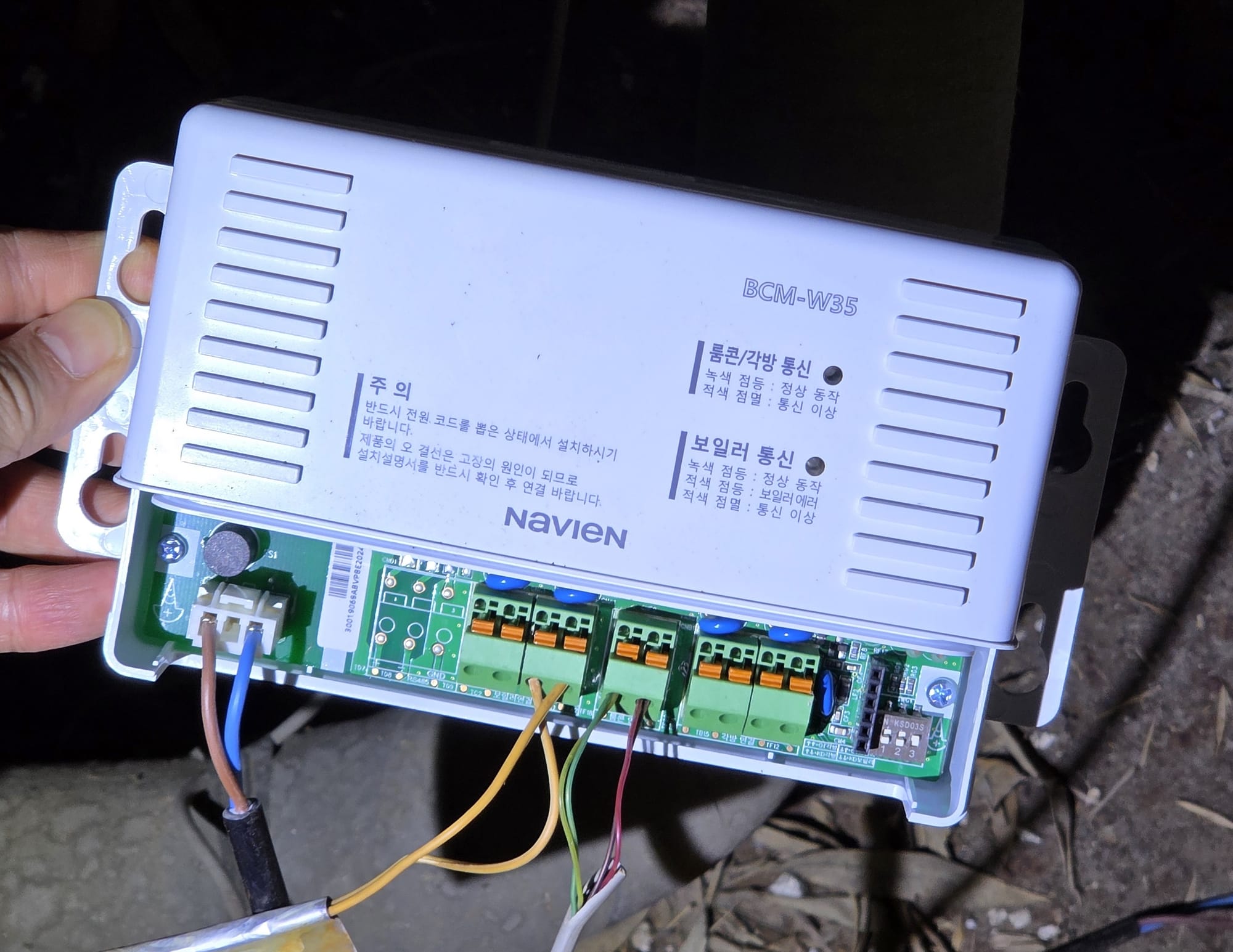

보일러로 가는 선(노란색)과 실내 컨트롤러로 가는 선을 연결해 주고 커버를 닫고 고정해 주는 것으로 중계기 교체는 끝났습니다.
온도 조절기 교체
실내 온도 조절기 교체도 어렵지 않았습니다.
- 기존의 온도 조절기를 위로 올려 제거한다.
- 신호 케이블 분리
- 기존 온도 조절기 고정용 브라켓 제거
- 신규 온도 조절기 고정용 브라켓 설치
- 신규 온도 조절기와 신호 케이블 연결
- 신규 온도 조절기를 브라켓에 고정
글로 적으니 뭔가 많이 하는 것 같지만 케이블 두 가닥을 연결해서 절연 테이프로 감아주고 드라이버로 브라켓을 제거하고 고정할 줄 만 알면 누구나 할 수 있습니다.
그렇게 해서 교체가 완료된 모습입니다.
NR-40D는 기존의 NR-20E와 다르게 물리 버튼이 없는 터치 인터페이스만을 제공하고 화면으로 보여주는 정보는 조금 더 많습니다. 하지만 조절기 내에서 선택할 수 있는 기능은 NR-20E와 크게 다르지는 않았습니다.
- 실내/온돌 난방 선택
- 외출 설정
- 온도 및 시간 조절
- 온수 온도 조절
- 온수 전용 선택
등이 기존 조절기와 동일한 기능인데 NR-40D는 wifi 연결과 스마트폰 앱의 연동을 지원합니다. 조절기를 wifi로 연결하고 스마트폰의 앱과 연동하면 언제 어디서든 보일러의 기능을 조작할 수 있어서 편리했습니다.
주의할 점은 스마트폰 앱은 1대만 연동이 됩니다. 스마트폰 앱의 사용이 어려우실 것 같아 같이 등록을 하려 했더니 새로 연동을 하면 기존 연동은 끊어집니다.
NR-40D의 사용 설명 및 스마트폰 앱 연동 설명서는 제조사의 링크로 첨부합니다.
